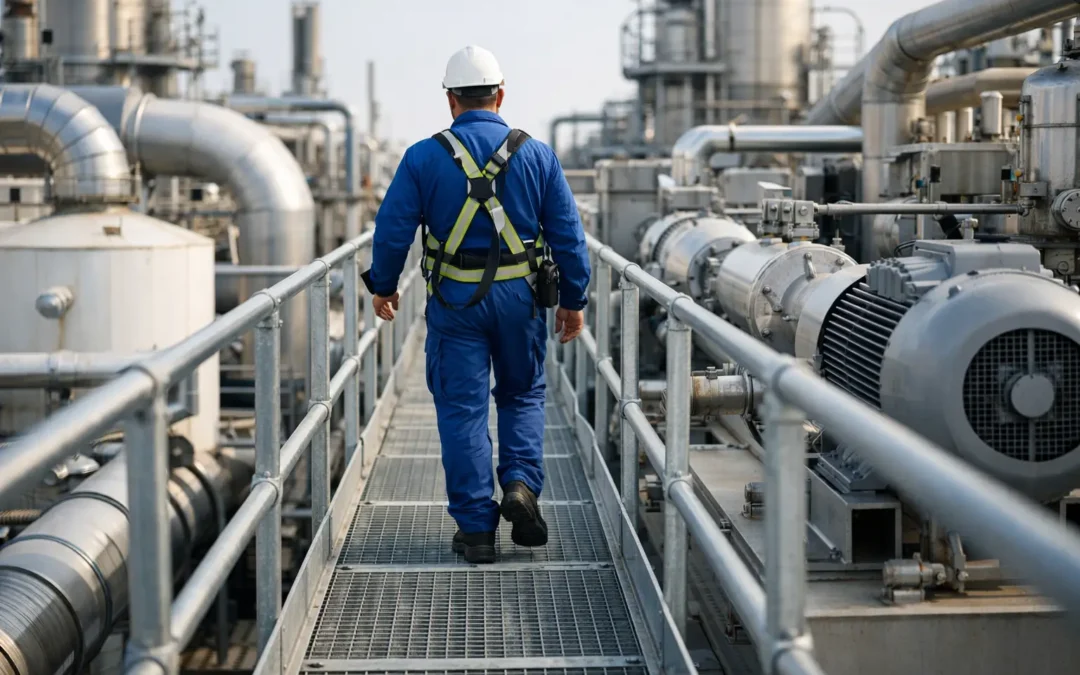

Esempio passerella manutenzione impianti

Un esempio di passerella manutenzione impianti non è una semplice struttura di passaggio collocata sopra una linea produttiva o lungo una copertura. È un’opera che deve permettere a tecnici e manutentori di raggiungere valvole, motori, canalizzazioni, gruppi di aspirazione o apparecchiature in quota con movimenti sicuri, tempi ridotti e ingombri compatibili con lo stabilimento. Se progettata bene, elimina accessi provvisori, limita i fermi macchina e rende ordinaria anche la manutenzione più complessa.

Per un responsabile di stabilimento o un direttore tecnico, il punto non è acquistare una passerella standard. Il punto è ottenere un accesso realmente utilizzabile, adeguato al carico, all’ambiente e alle procedure operative dell’impianto. Ecco come si sviluppa una soluzione concreta, dalla verifica iniziale alla posa.

Esempio passerella manutenzione impianti in stabilimento

Immaginiamo un capannone produttivo con una linea di aspirazione sospesa a circa quattro metri dal pavimento. Lungo il percorso sono presenti ventilatori, serrande di regolazione, filtri e punti di ispezione che richiedono controlli periodici. Fino a quel momento, gli interventi vengono eseguiti con piattaforme mobili o scale: ogni attività richiede preparazione, occupa l’area produttiva e può interferire con la movimentazione interna.

La soluzione è una passerella metallica sopraelevata, sviluppata in parallelo alla canalizzazione. La struttura viene ancorata ai pilastri esistenti oppure sostenuta da colonne proprie, quando le verifiche strutturali non consentono di trasferire ulteriori carichi alla carpenteria del fabbricato. Il piano di calpestio permette il transito degli addetti e il trasporto controllato di utensili o componenti necessari all’intervento.

In un progetto di questo tipo, la passerella può prevedere due accessi alle estremità per evitare percorsi obbligati e migliorare la gestione delle emergenze. I parapetti continui proteggono i lati esposti, mentre cancelli o varchi controllati impediscono l’accesso alle zone riservate. Dove passano tubazioni o condotte, la carpenteria viene sagomata attorno agli impianti senza ridurre lo spazio utile di lavoro.

Non esiste tuttavia una configurazione valida per ogni fabbrica. Una passerella destinata al controllo di un impianto di aspirazione è diversa da quella necessaria per intervenire su macchinari di processo, serbatoi, impianti fotovoltaici, condizionamento industriale o linee di confezionamento. Cambiano i carichi, le dimensioni, la frequenza degli accessi e il livello di esposizione degli operatori.

Prima si verifica l’accesso, poi si disegna l’acciaio

Il rilievo tecnico è la fase che evita gli errori più costosi. Disegnare una pedana sulla base di una quota indicativa può generare ostacoli, disallineamenti o spazi di manovra insufficienti. La passerella deve consentire di lavorare davvero sull’impianto, non soltanto di arrivarci vicino.

Durante il sopralluogo occorre definire la posizione esatta dei punti di manutenzione, l’ingombro delle apparecchiature, l’apertura di sportelli e carter, l’eventuale estrazione di filtri o motori e il passaggio di cavi, tubazioni e condotte. Va valutato anche ciò che accade sotto la struttura: corsie muletti, aree di carico, macchinari, vie di esodo e zone dove non è possibile inserire pilastri.

Un dato decisivo è il carico di esercizio. Non conta soltanto il peso degli operatori. Bisogna considerare utensili, attrezzature trasportate, materiali temporaneamente appoggiati e, quando previsto, il passaggio simultaneo di più addetti. Le sezioni dei profili, i collegamenti, gli ancoraggi e i punti di appoggio vengono definiti su queste condizioni, non su una stima generica.

Larghezza utile e quota di calpestio

Una larghezza troppo ridotta costringe il manutentore a lavorare vicino al parapetto o a muoversi con difficoltà quando trasporta strumenti. Una larghezza eccessiva, invece, può occupare volume utile e aumentare inutilmente pesi e costi. La misura corretta dipende dal tipo di intervento e dall’ingombro dell’impianto, con attenzione allo spazio necessario per girarsi, fermarsi e operare in sicurezza.

Anche la quota richiede precisione. Il piano non deve interferire con componenti da manutenzionare né rendere scomoda l’apertura di portelli e pannelli. In alcuni casi è utile prevedere quote differenziate o pianerottoli locali: una scelta più articolata in officina, ma più efficace rispetto a un’unica passerella che lascia i tecnici troppo lontani dai punti di lavoro.

Materiali e piano di calpestio: la scelta dipende dall’ambiente

L’acciaio è particolarmente adatto alle passerelle industriali perché consente di ottenere strutture resistenti, adattabili agli spazi esistenti e veloci da assemblare. La finitura va scelta in funzione dell’ambiente di installazione. All’interno di un reparto asciutto possono bastare cicli di verniciatura adeguati; in esterno, in presenza di umidità, agenti chimici o atmosfere aggressive, la zincatura a caldo o trattamenti specifici diventano valutazioni centrali.

Per il camminamento sono frequenti la grigliatura pressata o elettrosaldata e la lamiera bugnata. La grigliatura favorisce il drenaggio, limita l’accumulo di sporco e lascia filtrare la luce, risultando pratica per aree tecniche e coperture. La lamiera bugnata offre una superficie continua, utile quando piccoli utensili o materiali non devono cadere verso il basso. La scelta non è estetica: dipende da processo produttivo, pulizia richiesta, rischio di caduta oggetti e condizioni di utilizzo.

Parapetti, corrimano, fermapiedi e cancelli di sicurezza completano il sistema. Ogni elemento deve essere coordinato con il contesto: un parapetto interrotto in corrispondenza di una tubazione, ad esempio, non può trasformarsi in un punto debole. Se un accesso è necessario, va risolto con un varco progettato e protetto, non con una rimozione improvvisata della barriera.

Scale, sbarchi e collegamenti con l’impianto

Molti problemi operativi nascono dagli accessi, non dalla passerella stessa. Una scala ripida, posta in una zona congestionata o con sbarco poco protetto, riduce l’utilità dell’intera opera. Per questo il progetto deve definire fin dall’inizio la posizione delle scale, dei pianerottoli e delle aperture di accesso.

Quando la manutenzione è frequente e richiede il trasporto di strumenti, una scala con geometria comoda è generalmente più funzionale di una soluzione verticale. In spazi molto limitati può essere necessario valutare alternative più compatte, ma il compromesso deve essere coerente con la frequenza d’uso, le procedure aziendali e le condizioni di sicurezza. Le soluzioni più salvaspazio non sono sempre le più efficienti nel lavoro quotidiano.

Lo sbarco va posizionato in modo che l’operatore arrivi su una superficie libera, protetta e con visuale sufficiente. Se la passerella attraversa più aree, possono servire giunti, cambi di direzione, accessi intermedi o moduli removibili per consentire la sostituzione di grandi componenti dell’impianto.

Produzione e posa senza fermare inutilmente il reparto

In uno stabilimento attivo, il valore della carpenteria si misura anche nella capacità di organizzare il cantiere. Una passerella costruita su misura in officina, con elementi già predisposti per bullonature, parapetti e grigliati, riduce le lavorazioni in quota e accelera il montaggio. La prefabbricazione consente inoltre di controllare dimensioni, allineamenti e finiture prima dell’arrivo in sito.

La posa deve essere pianificata con il cliente considerando finestre di fermo, transito dei mezzi, interferenze con la produzione e sicurezza delle squadre. In alcuni interventi si può montare la struttura per fasi, isolando zone limitate; in altri è preferibile concentrare le operazioni durante una fermata programmata. Dipende dalla logistica e dalla criticità del processo produttivo.

Carpenteria Baroni gestisce internamente progettazione, realizzazione e installazione di strutture industriali su misura. Questo controllo diretto permette di coordinare rilievo, produzione e cantiere con tempi chiari, evitando passaggi dispersivi tra più fornitori.

Documentazione tecnica e verifiche da non rimandare

Una passerella per manutenzione deve inserirsi in un quadro tecnico coerente con la destinazione d’uso dell’opera e con le prescrizioni applicabili. Il progetto deve definire materiali, carichi, appoggi, collegamenti, protezioni e modalità di montaggio. Le verifiche strutturali e la documentazione di conformità non sono dettagli da affrontare dopo la posa: servono a rendere l’opera tracciabile, sicura e gestibile nel tempo.

Prima della consegna, è utile controllare l’effettiva accessibilità dei punti manutentivi, la continuità delle protezioni, la stabilità degli ancoraggi e l’assenza di interferenze con impianti o vie operative. Una prova sul campo con chi eseguirà la manutenzione è spesso il controllo più concreto: se l’addetto può muoversi, aprire, ispezionare e intervenire senza soluzioni provvisorie, la passerella sta svolgendo il suo lavoro.

La scelta migliore non è la passerella più leggera o quella con il minor costo iniziale. È quella che rende gli impianti accessibili per anni, con interventi ordinati e senza rallentare il reparto. Per partire rapidamente, inviate disegni, foto, quote disponibili e descrizione delle manutenzioni previste: da questi elementi si può sviluppare una proposta tecnica su misura e un preventivo gratuito.
